Wi-fi реле Sonoff THR316D Elite

Подключение:

Wi-fi реле Sonoff THR3 Elite/Origin 16D/20D подключается в приложении через "Сопряжение по Bluetooth". В версии приложения eWeLink 4.26.1 добавлена функция комбинированного сопряжения. Теперь не надо выбирать вид сопряжения, кроме "Звуковое сопряжение". Приложение опрашивает все возможные устройства с разными видами сопряжения (Функция включается: В приложении /Профиль/-/Пробные функции/-/Добавить устройство/. После включения на главном экране появится плюсик в правом верхнем углу приложения).

Wi-fi реле Sonoff THR3 Elite 16D/20D и Wi-fi реле Sonoff THR3 Origin 16/20 отличаются наличием экрана и наличием сухого контакта на серии Elite.

Шаги по подключению устройства:

1. Запустить приложение eWelink

2. Выбрать вид сопряжения или использовать универсальный способ

3. Включить устройство. После первого включения, устройство переходит в режим сопряжения автоматически. В течении 3 минут устройство будет пытаться соединиться с приложением, если такового не происходит, устройство переходит в автономный режим. Чтобы включить режим сопряжения, необходимо удерживать кнопку в течении 5 сек и после этого повторить сопряжение. Если удерживать кнопку более 10 сек устройство сбросится до заводских настроек.

Если хотите передать устройство кому-либо ОБЯЗАТЕЛЬНО удалите его из приложения.

4. После сопряжения, устройство готово к работе.

Описание:

Устройство по умолчанию выключено. Настройка производится в настройках устройства (Три точки в верхнем правом углу).

Если пропадёт интернет устройство продолжит работать и выполнять прописанные в нем сценарии. Если устройство будет отключено или включено без доступа в интернет сценарии выполняться не будут.

Для настройки и синхронизации времени устройству необходим доступ в интернет.

Также устройство может использоваться в общих сценариях приложения, как триггер, так и как исполнительное устройство. Только при условии отключения автоматизированного сценария в самом устройстве.

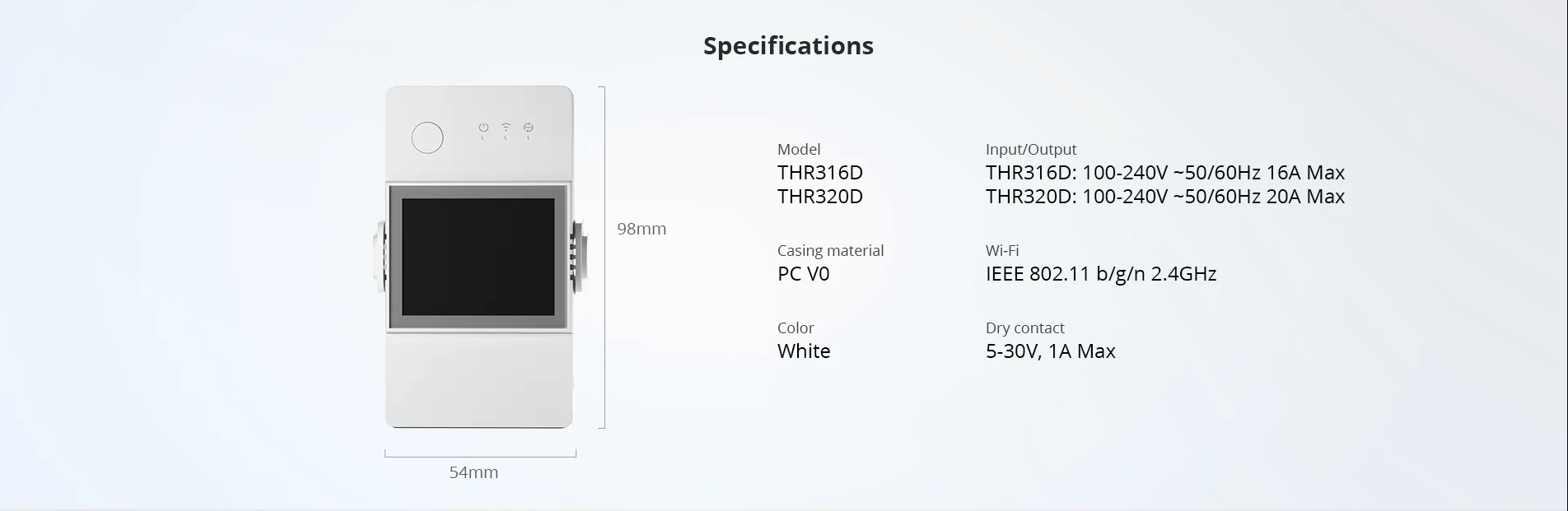

Устройство оборудовано проходным реле 100-240V – 50/60Hz 16A/20A Мах (Указанная сила тока преувеличена, поэтому если не уверены, обратитесь к специалистам). Установлено реле с сухом контактом НО/НЗ. Допустимо 5-30V=1A Max. Разъем для подключения датчиков Rj9. (Отличается от Rj11 на миллиметр в высоту и ширину.)

Подключаемые датчики:

1. DS18B20 – датчик температуры и влажности

2. Si7021 – герметичный датчик температуры

3. МS01 – датчик влажности почвы.

Датчики не юстированные, но показания близки к реальным.

Следует учесть, что показания датчиков округляются на сотых значениях, и показания на графике и на мониторе могут отличаться.

В настройках устройства доступна возможность калибровки температуры/влажности. При использовании датчика DS18B20 и минусовых показаний устройства может быть недоступна калибровки температуры в минус.Нужно довести температуру до плюсовых значений и произвести калибровку.

Длина проводов у датчиков 50-100 см, поэтому надо располагать устройство ближе к месту измерения либо использовать удлинитель.

Использовал телефонный удлинитель 10м и телефонный проходной I-коннектор. Т.к. обжат удлинитель был Rj11 коннекторами пришлось немного подпилить коннектор. После присоединения все датчики заработали. Разница в показаниях есть, но небольшая 0,3-0,6, что никак не влияет.

Частота обновления 15-30 сек. При интенсивном изменении температуры и влажности показания меняются довольно быстро.

Использовать сухой контакт возможно в любых вариантах. Всё работает и позволяет делать довольно интересные решения.
