Wi-Fi реле SONOFF SV с низковольтным питанием для слаботочных устройств

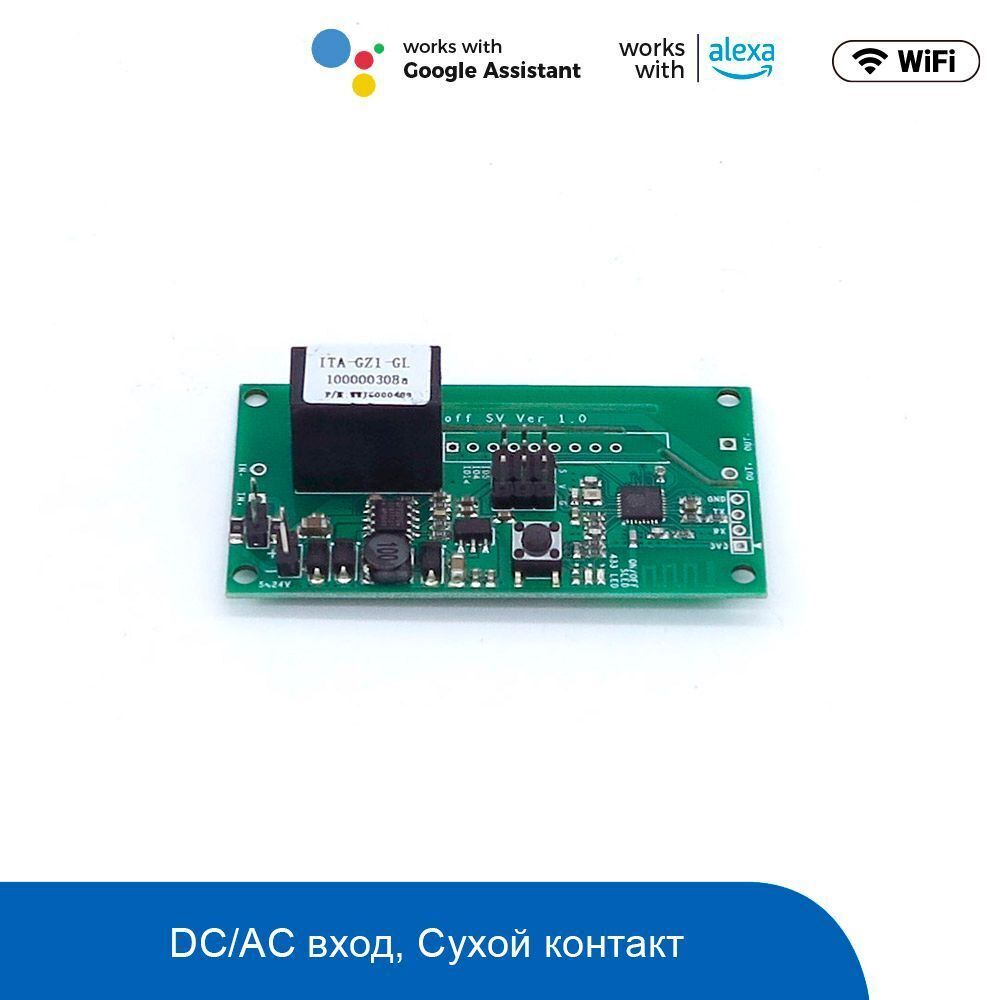

SONOFF SV — плата Wi-Fi реле без корпуса, которая питается безопасным низким постоянным напряжением. Подходит для самоделок и слаботочных систем: управления воротами, замками, светодиодной подсветкой. Управляется из приложения eWeLink, по расписанию и таймеру, работает с Wi-Fi 2,4 ГГц.
Реле можно переделать в «сухой» контакт: для этого на плате удаляют два резистора (схема на фото ниже). После переделки питание подаётся на вход 5–24 В, а выход становится гальванически развязанным.
Что умеет
Низкое напряжение питания
Плата питается постоянным напряжением 5–24 В.
Сухой контакт после доработки
Схема переделки показана на фото ниже.
Для самоделок
На плате выведены GPIO для своих прошивок и доработок.
Таймеры
До 8 расписаний и таймеров обратного отсчёта в eWeLink.
Голосовое управление
Работает с Amazon Alexa, Google Home и IFTTT.
Характеристики
| Модель | SONOFF SV |
|---|---|
| Связь | Wi-Fi 2,4 ГГц |
| Чип | ESP8266 |
| Питание | 5–24 В постоянного тока |
| Размеры платы | 65 × 34 × 12 мм |
| Вес | 14 г |
| Корпус | нет, открытая плата |
Фото и видео
Частые вопросы
Как сделать из SV сухой контакт?
Удалите на плате два резистора, отмеченные на схеме (Remove both resistors), замкните между собой контакты входа, питание подайте на клеммы 5–24 В. Выход после этого будет сухим.
От какого напряжения питается?
От постоянного напряжения 5–24 В.
Есть ли корпус?
Нет, это открытая плата — её нужно ставить в свой корпус или щиток.
Нужен ли шлюз?
Нет, реле подключается напрямую к Wi-Fi 2,4 ГГц и управляется из eWeLink.
Как переделать реле на сухой контакт.
Самая нижняя схема. Удаляем два резистора. На них указывает надпись . Remove both resistors. Замыкание между собой контакты input. Питание подаёте где 5-24в. Выход output будет сухим.
